Flexible vorisolierte Rohrleitungen und Zubehör für Nahwärme

Was versteht man unter Fernwärme bzw. Nahwärme?

Unter Fernwärme versteht man den Wärmebezug für private oder öffentliche Gebäude aus einer dezentralen Wärmequelle. Tatsächlich gibt es große Wärmeerzeuger, die ganze Städte über ein Fernwärmenetz mit Fernwärme bzw. Fernwärmeleitungen versorgen. Die Wärme wird dort häufig mittels fossiler Brennstoffe (z.B. Kohle) oder durch Müll befeuerte Kraftwerke erzeugt. Die Betriebstemperaturen liegen bei der Fernwärme zwischen 90°C und 130°C.

Nun gibt es jedoch auch kleine lokale Wärmeerzeuger, die z.B. mittels Biomasse Wärme erzeugen. Der Versorgungsradius ist hier oftmals aufgrund der im Vergleich geringen produzierten Wärmeleistung eher klein und auf einen Ort oder Stadtteil begrenzt – man spricht hier dann von Nahwärme. Nahwärmenetze sind Niedertemperaturnetze mit Betriebstemperaturen zwischen 45°C und 80°C.

Für den Wärmetransport werden Erdleitungen als isolierte Fernwärmerohre verwenden. Das Transportmedium ist i.d.R. Wasser. Als Fernwärmerohr kommt i.d.R. Stahlrohr zum Einsatz. Im Nahwärmebereich vor allem Kunststoffrohre mit Mediumrohren aus PE-Xa. Diese haben den Vorteil der Flexibilität, Korrosionsbeständigkeit und Langlebigkeit.

Häufig werden diese Rohre auch von privaten Haushalten verwendet um Wärme oder Wasser von einem Gebäude ins andere zu transportieren. Durch die hochwertige Isolierung werden der Wärmeverlust minimiert und somit die Fernwärmekosten gesenkt.

Unsere Fernwärmeleitungen werden für folgendes eingesetzt:

• Transport von Heizungswasser mit Vor- und Rücklauf (als Einzel- oder Doppelrohr)
• Transport von Brauchwasser (Warmwasser, Trinkwasser)
• Transport von Kaltwasser
• Transport von Kühlwasser
• Leitung für Wärmepumpen

Wir vertreiben ausschließlich hochwertig gedämmte Fernwärmeleitungen als Verbundrohrsystem mit einer Wärmedämmung aus PUR-Hartschaum. Diese sind auch als „verstärkte Dämmung“ erhältlich. Im Vergleich zu anderen Marktteilnehmern, die als Dämmmaterial keinen PUR-Hartschaum verwenden, haben unsere Rohre eine erheblich bessere Wärmedämmung. Vergleichen Sie deshalb den Wärmeverlustwert (W/mK).

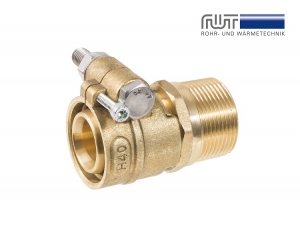

Die Verbindungs-Fittinge der Nahwärmeleitungen Leitungen gibt es zum Pressen oder Schrauben. Standardmäßig liefern wir Klemm-Fittinge aus hochwertigem Messing, die ohne spezielles Montagewerkzeug einfach und zuverlässig verarbeitet werden können.

Bitte beachten Sie, dass es für die Sanitär- und Trinkwasserleitungen andere Fittinge gibt wie für die Heizungsleitungen. Diese unterscheiden sich in der Druckfestigkeit.

Was zeichnet eine hochwertige Fernwärmeleitung aus?

Hochwertige Dämmung & Verbundsystem

Bei Fernwärmeleitungen steht die Isolierung besonders im Focus der Verbraucher. Eine qualitativ sehr hochwertige Wärmedämmung (PUR-Schaum – Lamda-Wert < 0,0021) ist für die sehr geringen Wärmeverluste verantwortlich. Dadurch bedingt, dass das PE-Xa Mediumrohr mit dem PUR-Hartschaum und dem mit dem Außenmantel der Fernwärmeleitung kraftschlüssig verbunden sind kann sich bei einer eventuellen Beschädigung des Außenmantels kein Längswasser aus dem Erdreich im Rohrsystem ausbreiten. Dieses Verbundsystem hat darüber hinaus den Vorteil, dass die Längsausdehnung an das Erdreich abgegeben wird und dadurch der Einsatz von Fixpunkthalterungen im Gebäude nicht notwendig ist. Durch den Hightech-Dämmstoff Polyurethan (PUR) ist es möglich verhältnismäßig geringe Außendurchmesser zu verwenden, was für die Flexibilität und das Handling der Fernwärmeleitungen von Vorteil ist.
Gegenüber Einzelrohrleitungen haben Doppelrohrleitungen (also zwei Mediumrohre in einem isolierten Außenmantel) einen ca. 35% geringeren Wärmeverlust.

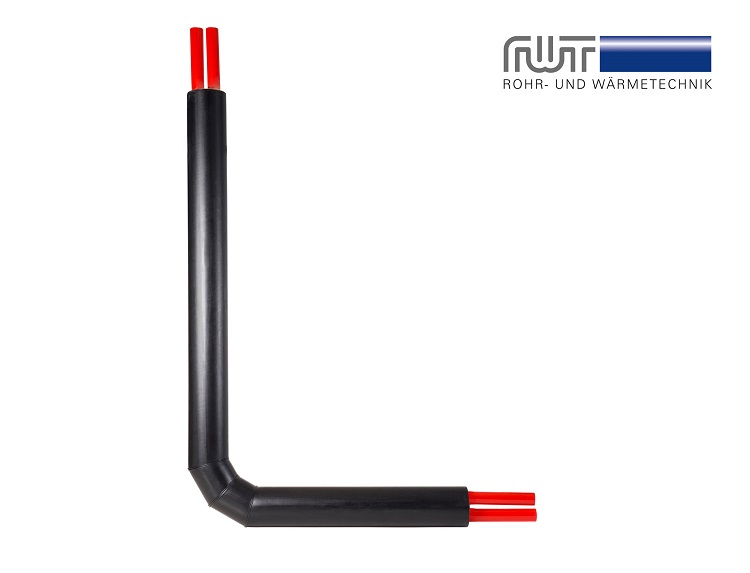

Doppelrohrleitungen sind für Mediumrohre 25 mm (3/4“) bis 75 mm (2 ½“) lieferbar. Gegenüber Einzelrohren sind diese aufgrund Ihres größeren Außenmantels jedoch deutlich unflexibler und damit schwerer zu verlegen. Preislich ist das Doppelrohr jedoch ca. 30% günstiger als 2 Einzelrohrleitungen.

Für jeden Bedarf das richtige Fernwärmerohr

Fernwärmeleitungen sind nötig um Ihren Haushalt an das Versorgungsystem anzuschließen. Durch die Fernwärmeleitungen wird das warme Wasser, das von der Energieerzeugung (z.B. dezentrales BHKW oder Hackschnitzelanlage) zu Verfügung gestellt wird bis in Ihr Haus transportiert.

Fernwärmerohre sind auch für den Anschluss von Wärmepumpen geeignet, da hierbei ein möglichst geringer Wärmeverlust besonders wichtig ist.

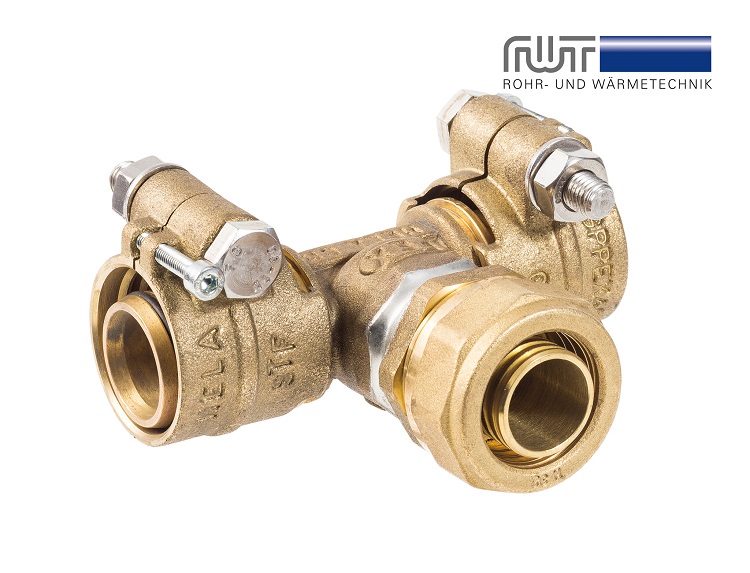

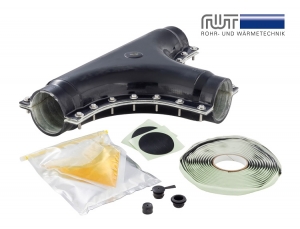

Bei mehreren Gebäuden können T-Stücke mit entsprechenden Isolierhalbschalen als Abgänge von einer Hauptleitung eingesetzt werden. Die Installation der T-Stück ist ohne Spezialwerkzeug möglich.

Um für Sie die richtige Fernwärmeleitung zu finden, bieten wir Ihnen eine große Auswahl an verschiedenen Durchmessern an. Damit ist sichergestellt, dass die benötigte Wärmeleistung mit möglichst geringen Wärmeverlusten übertragen wird. Da es sich um ein flexibles Rohrsystem mit Biegeradien von 0,50 bis 1,60 m (in Abhängigkeit von der Rohrdimension) handelt, sind in den seltensten Fällen 90°-Bögen erforderlich. Beim Ausschachten des Rohrgrabens für die Fernwärmeleitung ist daher auf lang gezogene Biegeradien zu achten.
